二 : 设备第九章 固定床反应器
第九章 固定床反应器
1
多相系统的特征
多相系统的特征是: 系统中同时存在两个或两个以上的相态， 在发生化学反应的同时，也发生着相间和 相内的传递现象，主要是质量传递和热量 传递。 如果这些传递现象不存在，那么就不可能 发生化学反应。
2
多相系统中反应的基本类型
可概括为三种基本类型： (1)在两相界面处进行反应，所有气固反应或气固 相催化反应都属于这一类型； (2)在一个相内进行反应，大多数气液反应均属于 这种情况，进行反应的相叫做反应相； (3)在两个相内同时发生反应，某些液液反应属于 这种情况。 本课着重讲述气固相催化反应，并讨论定量 处理的方法。
3
根据固体催化剂是处于静止状态还是运动状 态，反应器又可分为两大类， 属于静止状态的有固定床反应器和滴流床 反应器， 催化剂处于运动状态的有流化床反应器、 移动床反应器和浆态反应器等。 本章的主要研究对象是固定床反应器，流化 床反应器第十章介绍。
4
? 9.1固定床反应器的特点及结构
? 9.2固定床反应器内的流体流动
? 9.3固定床反应器内的传质与传热
? 9.4 固定床反应器的计算方法
5
9.1固定床反应器的特点及结构
? 定义*：凡是流体通过不动的固体物料所 形成的床层而进行反应的装臵都称作固定
床反应器。
? 其中尤以用气态的反应物料通过由固体催
化剂所构成的床层进行反应的气-固相催
化反应器占最主要的地位。
6
9.1.1固定床反应器的特点及工业应用
固定床反应器优点*
① 固定床中催化剂不易磨损； ? ② 床层内流体的流动接近于平推流，与返 混式的反应器相比，可用较少量的催化剂 和较小的反应器容积来获得较大的生产能 力。 ? ③ 由于停留时间可以严格控制，温度分布 可以适当调节，因此特别有利于达到高的 选择性和转化率。 ? ④可在高温高压下操作。
7
固定床反应器缺点*
? ①固定床中的传热较差； ? ②催化剂的再生、更换均不方便， 催化剂的更换必须停产进行。 ? ③不能使用细粒催化剂
8
9.1.2 固定床反应器的构型
? 固定床反应器分类* ? 固定床反应器按反应中与外界有否热量交换可以 划分为两大类：绝热式和换热式。 ? 绝热式:单段绝热床、多段绝热式反应器 ? 换热式：对外换热式和自身换热式。
9
1.
绝 热 式 反 应 器
（掌握结构、分类、应用）
? 绝热式固定床催化反应器在反应过程中，床层
不与外界进行热量交换，其最外层为隔热材料
层（耐火砖、矿渣棉、玻璃纤维等），常称作 保温层，作用是防止热量的传出或传入，减少 能量损失，维持一定的操作条件并起到安全防 护的
作用。
10
1）单段绝热床
? 一般为一高径比不大的圆筒体。 见图9-1。 ? 单段绝热反应器优点： ? 单段绝热式固定床催化反应器 结构简单、造价便宜，反应器 内体积能得到充分利用。 单段绝热反应器适用的场合*： ? (1).反应热效应较小的反应； ? (2).温度对目的产物收率影响 不大的反应； ? (3).虽然反应热效应大，但单 程转化率较低的反应或者有大 量惰性物料存在，使反应过程 中温升小的反应.
图9-1圆筒绝热式反应器 １一矿渣棉；2一瓷环；3一催化剂
11
12
固定床反应器操作过程中发生超压现象的处理方法
固定床反应器操作过程中若发生超压现 象，需要紧急放空处理时，一般应按流
程顺序进行，即:
打开出口放空阀放空，以免逆流程放空
导致气流冲动催化剂床层，但危急情况
下可以同时打开出口处和入口处的放空
阀。
13
2）.多段绝热式反应器
? 多段绝热固定床反应器使用场合： ? 多段绝热固定床反应器多用以进行放热反 应等。 多段绝热反应器分类 ? 按段间换热方式的不同可分为三类： ? (1).间接换热式； ? (2).原料气冷激式； ? (3).非原料气冷激式。 ? 后两类又可总称为直接换热式。
14
15
16
2 换热式反应器
? 当反应热效应较大时，为了维持适宜的温度条件，
必须利用换热介质来移走或供给热量。 ? 换热式固定床反应器的特点： ? 在催化剂床层进行化学反应的同时，床层还通过 器壁与外界进行热交换。 ? 按换热介质的不同，又可分为对外换热式和自身 换热式。
17
1）对外换热式反应器
? 以各种载热体为换热介质，称为 对外换热式。 ? 化工生产中应用最多的是换热条 件较好的列管式反应器，其结构 类似管壳式热交换器。
催化剂 补充水 原料 蒸汽 调节阀
? 通常在管内充填催化剂，反应气
体自上而下通过催化剂床层进行 反应，管间通载热体 (在用高压
水或用高压蒸汽作热载体时，则
把催化剂放在管间，而使管内走 高压流体)。
产物
图 乙炔法合成氯乙烯反应器
18
流体流动方式
实际生产中，物料大多数是采用自上而下的 流动方式，少数为自下而上流动，载热体则在管 间流动，其流向可以与反应气体成逆流，也可以 成并流，应根据不同反应的具体要求来进行选择。 若进行的是吸热反应，则载热体为化学反应的热 源。对于放热反应、载热体为冷却介质，移走由 反应所产生的热量。 换热强度应满足反应过程所要求的温度条件。 载热体的选择 在传热面积一定的情况下，载热体有较大的传热 系数。 19
图9-3列管式固定床反应器
(a）沸腾式
（b）内部循环式
（ c）外部循环式
20
列管式固
定床反应器优点：
? ? ? ? ① 传热较好，管内温度较易控制； ② 返混小、选择性较高； ③ 只要增加管数，便可有把握地进行放大； ④ 对于极强的放热反应，还可用同样粒度的 惰性物料来稀释催化剂. ? 列管式固定床反应器缺点： ? 是结构比绝热反应器复杂，催化剂的装卸也不 方便。
21
适用场合
换热式固定床反应器可用于放热反应， 也可用于吸热反应。 但对于反应过程中催化剂失活很快，以 致催化剂的再生或更换十分频繁的反应，不 宜采用固定床反应器，无论是绝热式还是换 热式。
22
2）.自热换热式反应器
? 以原料气为换热介质，利用反应后的高温气体预 热原料，使其达到反应温度，本身得到冷却，即 反应前后的物料在床层中自己进行换热称作自热 式反应器。 ? 只适用于放热反应，而且是原料气必须预热的系 统。 反应物料的流向：
? 自热式反应器示意图
23
? 优、缺点：
? 逆流：优点是原料气进入床层后能较快地升温而接 近最佳温度，缺点是反应后期易于过冷。
? 无论逆流还是并流，反应前期放热速率都最大。 ? 有些并流式催化反应器中设臵一绝热床，经预热后 的原料气先进入绝热床中反应，使反应气体迅速升 温，然后再进入与原料气进行换热的催化剂管中反 应，这样做既保留并流式后期降温速度慢的优点， 又克服了原料气进入床层后升温速度慢的缺点。
24
? 并流：优点是后期降温较慢，不足是前期升温较慢。
自热式反应器的特点
? 热能的利用率高，省能。
? 可以设计出轴向温度分布接近最佳温度分布曲 线的床层结构 ? 反应器热反馈现象严重，操作控制比较困难， 原料气流量、温度、组成的变化都会影响热量 平衡和反应状况，引起温度波动。
? 自热式反应器在开车时需要外部热源。
25
9.2.1 固定床反应器的床层特点
? １．催化剂颗粒的直径和形状系数 ? 粒径是表征颗粒特征的一个基本参数，常笼统地以 dP表示。 ? 设粒子的体积为 VP ，外表面积为 Ap ， 比外表面积 Sv=Ap/VP ? （1）体积相当直径dV：流体力学研究中常使用这种 直径。 ? （２）外表面积相当直径da：在固定床传热及传质 研究中常用这种直径。 ? （３）比表面积相当直径ds：计算固定床压力降时 常用这种直径。
26
? （4）形状系数* ? s ? 对于非球形粒子，其外表面积AP必大于同体积球 形粒子的外表面积AS,则： ? 球形颗粒的外表面积AS与体积相同的非球形颗粒 的外表面积AP之比，称为形状系数。
As ?s = Ap
? 除球体的 ? s =1外，其它形状颗粒的 ? s 均小于1。 ? 三种相当直径用 联系起来，关系如下：
?s
d
s = ? s dV = (? s )
3/ 2
da
27
_
（5）平均直径 d
p
当颗粒的形状不规则、大小也不均匀时应采用平均直径。 对于大小不等的混合颗粒，其平均直径可用筛分数据按下式求出。 ａ．统计平均直径
_
d p ? ? xi d i
i ?1
_
n
d p -颗粒的平均直径，m;
di—某一筛分颗粒的直径，m； xi-直径为di的颗粒所占的质量分数。 _ 1 ｂ．调和平均直径 d p = n xi d i =1 i
∑
在固定床、流化床流体力学计算中常采用调和平均直径。
28
2.床层空隙率*
? 表征床层结构的主要参数为床层空隙率。是指颗粒 间自由体积与整个床层体积之比。 ?B ε＝(床层自由体积)/(床层体积) ? 1 ? ? P ? ? B -催化剂床层堆积密度，即单位体积催化剂床层 具有的质量，Kg/m3；堆积密度ρB＝固体的质量/床 层的体积。 ? ?P -催化剂的表观密度，即单位体积催化剂颗粒 具有的质量，Kg/m3。颗粒密度ρp＝固体的质量/颗 粒的体积。 ? 空隙率的大小会影响流体的流动(压降)、传质及传 热。
29
影响床层空隙率的因素* 床层空隙率的大小与颗粒形状、粒度分布、颗粒 表面的粗糙度、颗粒直径与床直径之比以及颗粒的 充填方法等有关。 颗粒形状影响最大，一般形状系数越大（即越接 近圆球体）空隙率越小，颗粒表面越光滑空隙率越 小，粒度越小空隙率越小，粒度分布越不均匀（即 粒径分布越宽）空隙率越小。 固定床中同一横截面上的空隙率是不均匀的，对 于粒度均一的颗粒所构成的床层，在与器壁距离为 1～2倍颗粒直径处，空隙率最大，床层中心较小， 这种影响，叫做壁效应。
30
在非球颗粒充填的床层中，同一截面上的ε值， 除壁效应影响所及的范围外，都是均匀的。 但球形或圆柱形颗粒充填的床层，在同一横截面 上的 ε 值，除壁效应影响所及的范围外，还在一 平均值上下波动。 由于壁效应的影响，床层直径与颗粒直径之比越 大，床层空隙率的分布越均匀。 通常所说的床层空隙率指的是平均空隙率。
31
3. 固定床的当量直径de
de＝4RH
流道有效截面积 床层空隙体积 ? RH = = ≈ 流道润湿周边长 总的润湿面积 S e
de—当量直径，m；
ＲＨ—水力半径，m。
Se_床层比外表面积
Se ? (1 ? ? ) Sp 6(1 ? ? ) ? Vp ds
32
9.2.2固定床反应器中流体流动的特性
? ? ? ? １．流动特性 在固定床反应器中，流体在床层内的孔道中流动。 流体在固定床层中的流动情况远较在空管中复杂。 固定床中孔道弯曲、交错、形状各异，孔道的数 目、截面积沿流动方向不断变化，流过床层的流 体，其径向流速分布也不均匀，造成流体在流动 过程中不断地分散和混合。 ? 颗粒越小形成的孔道数目就
越多，孔道的截面积 就越小； ? 颗粒越不均匀、形状越不规则、表面越粗糙，各 孔道的差异性就越大。
33
2.气体的分布
? 气流分布不均产生的原因：
在气固相固定床催化反应器中，由于床层空隙率沿径向分布
不均匀导致气流分布不均匀； 另外较大速度的气流动能很大，分股冲入反应器内也会引起 气流分布不均匀。 ? 气流分布不均危害*：
会造成沟流和短路，使不同径向位臵处的流体单元停留时间
不一样，转化率不一样，从而降低反应效果。 ? 改进措施*： 在装填催化剂时应尽量装填均匀，并采取措施消除气流的 初始动能和均匀导气。
34
图9-6消除初始动能的方法示意图
35
图9-7附加导流装臵示意图
36
9.2.3固定床反应器的床层压力降
? 流过床层的流体，其径向流速分布是不均匀的。
? 径向流速分布：从床层中心处算起，随着径向位臵的增大， 流速增加，在离器壁的距离等于1～2倍颗粒直径处，流速最 大，然后随径向位臵的增大而降低，至壁面处为零。床层直 径与颗粒直径之比越小，径向流速分布越不均匀。
? 流体流过固定床时所产生的压力损失*： ? 一方面是由于颗粒的粘滞曳力，即流体与颗粒表面间的摩擦； 另一方面是由于流体流动过程中孔道截面积突然扩大和收缩， 以及流体对颗粒的撞击及流体的再分布而产生。 ? 当流体处于层流时，前者起主要作用；在高流速及薄床层中 流动时，后者起主要作用。 ? 将空管中流体流动的压力降计算公式修正后用于固定床。
37
固定床压力降计算公式：
Lu ? (1 ? ? B ) ?P ? f 3 dS? B
2 0
式中：ρ——流体密度 dS —— 颗粒比外表面积相当直径 ? f —— 摩擦系数 L —— 床层高度 ? u0——空管流速 εB——床层空隙率
150 f ? ? 1.75 Re Re ? d S u0 ?
?
1 1? ?B
当Re＜10 时， f = 1/Re 当Re＞1000 时，f = 1.75。
一般固定床中的压降不宜超过床内压力的15 ％。
38
影响固定床压力降的因素*：
对固定床压力降影响因素可分为两大类： 流体：流体粘度、密度、流速等； 床层：床层高度、空隙率、颗粒粒度、形状、表面 粗糙度等。 影响最大的是床层空隙率和流体流速。 由于在生产流程中，流体的压头有限，一般固定床 中的压降不宜超过床内压力的15％。 所以颗粒不能太细，而且最好都能做成圆球状，气 流速度也应适可而止。 如何变动降低压力降应考虑传质传热的问题。
39
9.3固定床反应器中的传质与传热
9.3.1固定床反应器中的传质 1.气固相催化反应的全过程与控制步骤
(1)气固相催化反应的全过程*
外扩散过程 ?内扩散过程； ?吸附过程； 表面化学反应过程； 脱附过程；
图9-8气固相催化反应过程示意图
40
步骤(1)、(7)属外扩散， 步骤(2)、(6)属内扩散， 步骤(3)～(5)属表面反应过程。 在这些步骤中，内扩散和表面反应发生于催化剂 颗粒内部，两者是同时进行的，属于并联过程， 而组成表面反应过程的(3)～(5)三步则是串联的。 外扩散发生于主流体与催化剂颗粒外表面之间， 属于相间传递过程。 外扩散与催化剂颗粒内的扩散和反应也是串联进 行的。
41
(2)控制步骤与总反应速度
? 控制步骤是指一个连串过程中速度最小，而且比其他 步骤的速度小得多的步骤，它的速度决定着整个过程 的速度，称为控制步骤。
? 存在着控制步骤的过程的总反应速度等于控制步骤的 速度。
? 总反应速度：是指存在传质、传热阻力时的反应速度。 这个速度可以由实验测得，称为表观反应速度，也叫 实际反应速度。 ? 总反应速度不是各步速度之和，过程达到稳态时各步 速度相等并等于总速度，有控制步骤时总速度等于控 制步骤的速度。 42
动力学控制*（表面过程控制）的过程有三种可能情况，一 为反应物的吸附控制，即反应物的吸附最慢而且比其他步骤 慢很多，二为表面化学反应控制，三为产物的脱附控制。 这类过程传质（内、外扩散）速度相对很快，类似均相反应， 研究确定出本征反应速度方程即可，化学反应的速度即为总 反应速度，其浓度分布的特征是：
，
c Ag ≈ As ≈ Ac＞＞cAeq c c
化学动力学控制的过程发生的场合*是，颗粒比较小，因而内 扩散阻力小；气速高，因而外扩散速度快；温度低，因而表 面过程的速度小。
操作现场（或实验中）的表现*为，提高操作温度反应器出口 43 处的转化率会增加。
内扩散控制的过程，计算或测出催化剂的内表面利用率η 即可确定总反应速度， （-rA）=ηr 式中：r-本征反应速度，mol/(h· kgcat.）。 内扩散控制过程发生的场合*是，颗粒大，因而内扩散阻力 大，内扩散速度小；温度高因而化学反应速度快；气速高因 而外扩散速度大。 内扩散控制过程浓度分布特征是： ｃＡｇ≈ CAS＞＞CAC≈CAeq。 实验现象：同样的反应器、同样操作条件下，减小催化剂颗粒 的尺寸，最终转化率会增大，而升高温度、增加气速对转化率 影响不大。
44
外扩散控制的过程，传质速度（外扩散速度）即为 总反应速度。 外扩散控制过程浓度分布的特征是 CAg>>CAS≈ｃＡC≈cAeq。 外扩散控制发生的场合：是颗粒小、气速小、温度高 操作现场（或实验）表现：是提高温度出口转化率ｘＡｆ 增加不多（实为（-ｒＡ）增加不大），但提高气速，xAf 不减少，甚至增加。
45
２．固定床中的传质
? 固
定床中的传质主要是指外扩散传质和内扩散传质。 外扩散的机理主要是分子扩散和湍流扩散；内扩散的 机理是分子扩散和努森扩散。
? （１）外扩散过程 外扩散速度为
' m
r ? KG am ( pA, B ? pA,ES )
? 外扩散控制过程的动力学特征是，表观级数为一级， 即过程的速度与反应物分压的一次方成正比；表观活 化能为4~134kJ/mol,比化学反应的活化能低一个数量级。
? 对反应的影响：对平行反应中高级数反应不利，对以 中间产品为目的产物的连串反应不利，选择性下降。
46
(2)内扩散过程
内扩散是个边扩散边反应的平行—连串过程，内扩散 阻力的存在使颗粒内部存在浓度梯度，使催化剂的内 表面没有被完全利用。内表面利用率η 随着扩散的进行，反应物的浓度逐渐下降，反应速率 也相应地降低，到颗粒中心时反应物浓度最低(或等于 零)，反应速率也最小。 内扩散阻力的对复杂反应选择性的影响*： 对于平行反应，内扩散阻力的存在使主反应级数高的 平行反应的选择性下降，使主反应级数低的平行反应 的选择性增加； 对于以中间产物为目的产物的连串反应，内扩散阻力 的存在，提供了使反应进行到底的条件（颗粒内部产 47 物浓度高），使反应的选择性下降。
内表面利用率：
r0 ?= r
ｒ0—表观反应速度（催化剂颗粒上的实际反应速度），
mol／（ｈ· kgcat )； ｒ—本征反应速度（内外表面完全有效，即消除了内 扩散阻力时的反应速度），mol /（ｈ· kgcat）。
r0和r均可由实验测得，因此η可以求得。 η也可理论计 算 η一般小于1（吸热反应），但有时也可能大于1（放 热反应）。
48
? η的影响因素： ? 一切使化学反应速度增加的因素和使扩散速度减小的因素均 能使η减小。恒温情况下，温度越高η越小；颗粒直径越大、 孔径越小、孔的曲折率越大，都使η减小（内扩散阻力增 加）。 ? 内扩散阻力的对复杂反应选择性的影响*： ? 对于平行反应，内扩散阻力的存在使主反应级数高的平行反 应的选择性下降，使主反应级数低的平行反应的选择性增加； ? 对于以中间产物为目的产物的连串反应，内扩散阻力的存在， 提供了使反应进行到底的条件（颗粒内部产物浓度高），使 反应的选择性下降。 ? 改善内部传递过程的措施有三个：一是尽量采用细颗粒催化 剂；二是采用双孔结构的化剂；三是将活性组分非均匀分布。
49
? 9.3.2固定床反应器内的传热 ? 固定床中的传热方式*：
? ①热量通过空隙中的流体以对流、传导和 辐射的方式向外传递； ? ②热量通过固体颗粒向外传递，其中包括 (a)颗粒接触面处的传导；(b)相邻颗粒周围 的边
界层的传导；(c)颗粒间的辐射；(d)颗 粒内的传导。 ? ③床层与器壁的传热
50
1.固定床传热过程分析
? 固体催化剂有三类：一类为金属，一类为金属氧化 物和硫化物，一类为固体酸和盐类。
? 固定床的传热性能不好的原因*：
? 除金属催化剂外其他两类的导热性能都不好，一些 贵金属催化剂也不直接使用，而是分散在载体上使 用，除金属载体外，绝大多数载体的导热性能也不 好，加之固定床中颗粒固定不动，气流速度不能太 高，这就造成了固定床的传热性能不好，使颗粒内 部、颗粒与流体之间、床层内部及床层与器壁之间 都存在较大的温度差。
51
2.床层对器壁的总给热系数
? 单位时间内通过长度为dl的微元管段所传出 的热量为 ?Q ? ? ?d dl(T - T )
t t m w
? ? t 可由下面的关联式计算，在床层被冷却 时 d p G 0.7 dp ?t dt
?f
= 3.5(
?1
)
exp( 4.6
dt
)
? 床层被加热时
d p G 0.9 dp ?t dt = 0.813( ) exp( 6 ) ?f ?1 dt
52
３．流体本体与催化剂外表面间的温差
? 对于强放热反应，催化剂外表面与流体本体之间 的温度差可能很大。 ? 例如催化剂外表面结焦后烧焦再生，为燃烧反应， 属快速反应，很可能为外扩散传质控制，常压下 烧焦温度为773K（气流本体温度），氧含量20.8 ％，反应热ΔHA=-136.2kJ/mol，CP=1.09kJ/ (kg· K)， ρ=0.456kg/m3 ，可求得最大温差为898K，催化剂 表面最高温度可达1671K，为避免烧坏催化剂烧 焦时用大量水蒸气或烟道气稀释空气，使氧含量 下降，使最大温差降低。
53
４．固定床反应器的热稳定性
? 放热的固定床催化反应器存在多重定态和热稳定性 问题，为满足热稳定性条件，存在着最大允许管径 和最低允许介质温度。 ? 管径过大，冷却介质温度过低都不能满足热稳定性 要求，因此强放热的气固相催化反应往往采用列管 式结构，并采用高温介质作冷却剂。 ? 稳定性反映的是事物的本性。 ? 反应器的可控性是说它容易控制还是不容易控制， 或说容易控制的程度。 ? 所谓控制是外部施加的影响，是通过调节作用改变 反应器的某些操作条件，使它在某定态下实现正常 操作（尽管此定态点可能是非稳定的定态点）
54
9.4固定床反应器的计算方法
? *固定床反应器工艺计算的内容*有三个方面：一是反 应器的有效体积即催化剂装填量的计算，二是床高和 床径的计算，三是传热面积和床层压力降的计算。 ? ＶＲ的计算有经验法和数学模型法两种。 ? 经验法是根据空速、空时收率、催化剂负荷等数据， 反推完成一定任务所需的催化剂装填量，比较简单。 ? 数学模型法按座标数目分有一维模型和二维模型；按
相态
分有拟均相模型和非均相模型。
55
9.4.1经验计算法 经验法主要用于计算催化剂床层体积、 传热面积及床层压力降。
? 1.催化剂用量的计算 ? (1)由空速数据计算催化剂用量
qV 0 SV = VR
Ｓｖ—空间速度，h-1； qV0-入口条件下的体积流量，m3/h; ＶＲ—催化剂的体积，m3。
?
采用空速数据要注意条件，有的地方 规定为标准体积流量，用
qV 0
56
qV 0
符号表示，计算时条件要一致。
（２）由空时收率计算催化剂用量
? 空时收率是指在一定条件下，单位时间、单 位体积催化剂上所能生产的目的产物的量
G VR = SW
? 式中Ｇ—目的产物产量，kg/h; ? SW—催化剂的空时收率，kg/ (m3· h). ? 知道了同类催化剂上，同样使用条件下的SW 数据，由生产任务确定了目的产物的产量后， 即可据上式计算出催化剂的需要量。
57
（３）由催化剂负荷计算催化剂用量
? 催化剂负荷是指在一定反应条件下，在单 位质量催化剂上，通过化学反应所能转化 掉的原料的量。 mw
ms =
?
? 式中ｍｓ—催化剂用量，kg; ? ｍｗ—原料转化速度，kg/h.; ? ＳＧ—催化剂负荷，kg/(kg· h)。
VR =
ms
?B
58
由接触时间计算催化剂用量
? 接触时间通常是指反应气体在反应条件下， 通过催化剂床层中自由空间所需要的时间， 其单位常用秒表示。接触时间即停留时间， 也即反应时间。 V ?
?c =
R
qv
? ? c -接触时间，s； ? qv-反应条件下气体的体积流量，m3/s。
59
使用经验法计算催化剂的用量，必须注意
适用条件：反应器的型式及结构参数，催
化剂的型号及粒度，操作压力，反应物系
初始组成、最终转化率、气体净化程度及
催化剂的使用时间。
60
２．床高及直径的计算
? （1）床径计算（无内件时）
D= 4 At
?
qV 0 At = u0
? ? ? ?
式中D-反应器直径，m； A1-床层横截面积，m2； qV0-按入口条件计的气体体积流量，m3/h； ｕ0-按入口条件计的气体空床线速度，m2/h；
61
（2）床高的计算
u0 VR H= = VR A1 qV 0
n=
A
? 2 dt 4
62
3.催化剂床层传热面积的计算
Q A= K?t m
当以管外壁表面积为基准时
K0 = 1 d0 ? d0 1 ? + ? + +R ? t d1 ? d m ? 0 1
当以管内壁表面积为基准时
K1 = 1
? dt 1 dt + ? + ? +R ?t ? dm ?0 d0
1
当使用的是新换热式反应器或壁 面垢层热阻可以忽略及管壁较薄 时，总传热系数的计算公式可简 化为
K=
1
? 1 + + ?t ? ?0
1
63
9.4.2数学模型法

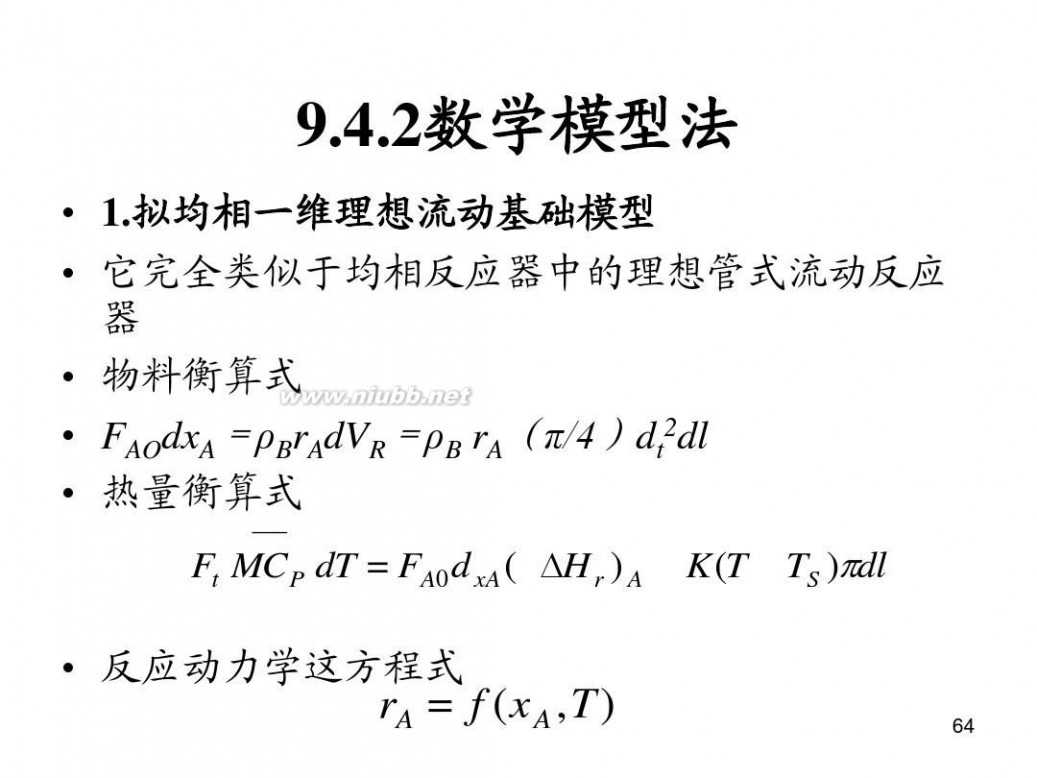

? 1.拟均相一维理想流动基础模型 ? 它完全类似于均相反应器中的理想管式流动反应 器 ? 物料衡算式 ? FAOdxA＝ρBrAdVR＝ρB rA（π/4）dt2dl ? 热量衡算式
___
Ft MC P dT = FA0 d xA ( ?H r ) A
K (T
TS )?dl
? 反应动力学这方程式
r
A = f ( x A , T )
64
（２）拟均相二维模型
? 拟均相二维模型通过床层的径向有效导热 系数和表观壁膜给热系数λer描述径向的传 热特性。通过径向有效扩散系数Der描述混 合扩散对传质的影响。从而可以计算出非 等温、非绝热固定床反应器内径向和轴向 的温度、浓度分布。
65
